钢结构设计入门,其实并不难

来源:南水工程勘察设计院   时间:2019-09-25

一、钢结构适用范围及选型

1.钢结构适用的范围

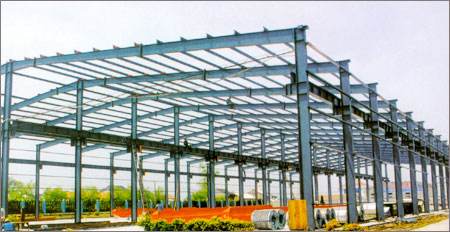

钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。直观的说:超高层建筑、体育馆、歌剧院、大桥、电视塔、工业厂房和临时建筑等。这是和钢结构自身的特点相一致的。

2.钢结构的选型

在钢结构设计的整个过程中,都应该被强调的是"概念设计",它在结构选型与布置阶段尤其重要。对一些难以作出精确理性分析或规范未规定的问题,可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想,从全局的角度来确定控制结构的布置及细部措施。运用概念设计可以在早期迅速、有效地进行构思、比较与选择。所得结构方案往往易于手算、概念清晰、定性正确,并可避免结构分析阶段不必要的繁琐运算。同时,它也是判断计算机内力分析输出数据可靠与否的主要依据。

钢结构通常有框架、平面 (木行)架、网架 (壳)、索膜、轻钢、塔桅等结构型式。其理论与技术大都成熟。亦有部分难题没有解决,或没有简单实用的设计方法,比如网壳的稳定等。

结构选型时,应考虑它们不同的特点。在轻钢工业厂房中,当有较大悬挂荷载或移动荷载,就可考虑放弃门式刚架而采用网架。基本雪压大的地区,屋面曲线应有利于积雪滑落(切线 50 度内需考虑雪载),如采用三心圆网壳。总雪载释放近一半。降雨量大的地区相似考虑。建筑允许时,在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。而屋面覆盖跨度较大的建筑中,可选择构件受拉为主的悬索或索膜结构体系。高层钢结构设计中,常采用钢混凝土组合结构,在地震烈度高或很不规则的高层中,不应单纯为了经济去选择不利抗震的核心筒加外框的形式。宜选择周边巨型 SRC 柱,核心为支撑框架的结构体系。我国半数以上的此类高层为前者。对抗震不利。

结构的布置要根据体系特征,荷载分布情况及性质等综合考虑。一般的说要刚度均匀。力学模型清晰。尽可能限制大荷载或移动荷载的影响范围,使其以最直接的线路传递到基础。柱间抗侧支撑的分布应均匀。其形心要尽量靠近侧向力 (风震)的作用线。否则应考虑结构的扭转。结构的抗侧应有多道防线。比如有支撑框架结构,柱子至少应能单独承受 1/4 的总水平力。

框架结构的楼层平面次梁的布置,有时可以调整其荷载传递方向以满足不同的要求。通常为了减小截面沿短向布置次梁,但是这会使主梁截面加大,减少了楼层净高,顶层边柱也有时会吃不消,此时把次梁支撑在较短的主梁上可以牺牲次梁保住主梁和柱子。

3.钢结构构件的截面选取

结构布置结束后,需对构件截面作初步估算。主要是梁柱和支撑等的断面形状与尺寸的假定。

钢梁可选择槽钢、轧制或焊接 H 型钢截面等。根据荷载与支座情况,其截面高度通常在跨度的 1/20~1/50 之间选择。翼缘宽度根据梁间侧向支撑的间距按 l/b 限值确定时,可回避钢梁的整体稳定的复杂计算,这种方法很受欢迎。确定了截面高度和翼缘宽度后,其板件厚度可按规范中局部稳定的构造规定预估。

柱截面按长细比预估。通常 50<λ<150,简单选择值在 100 附近。根据轴心受压、双向受弯或单向受弯的不同,可选择钢管或 H 型钢截面等。

初学者需注意,对应不同的结构,规范中对截面的构造要求有很大的不同。如钢结构所特有的组成构件的板件的局部稳定问题。在钢结构规范和轻钢规范中的限值有很大的区别。

除此之外,构件截面形式的选择没有固定的要求,结构工程师应该根据构件的受力情况,合理的选择安全经济美观的截面。

二、钢结构设计简单步骤和设计思路

1.设计计算的手段

目前钢结构实际设计中,结构分析通常为线弹性分析,条件允许时考虑 P- Δ,p- δ。

新近的一些有限元软件可以部分考虑几何非线性及钢材的弹塑性能。这为更精确的分析结构提供了条件。并不是所有的结构都需要使用软件:典型结构可查力学手册之类的工具书直接获得内力和变形。简单结构通过手算进行分析。复杂结构才需要建模运行程序并做详细的结构分析。

2.计算结果的判定

要正确使用结构软件,还应对其输出结果的做"工程判定".比如,评估各向周期、总剪力、变形特征等。根据"工程判定"选择修改模型重新分析,还是修正计算结果。

不同的软件会有不同的适用条件。初学者应充分明了。此外,工程设计中的计算和精确的力学计算本身常有一定距离,为了获得实用的设计方法,有时会用误差较大的假定,但对这种误差,会通过"适用条件、概念及构造"的方式来保证结构的安全。钢结构设计中,"适用条件、概念及构造"是比定量计算更重要的内容。

工程师们不应该过分信任与依赖结构软件。美国一位学者曾警告说:“误用计算机造成结构破坏而引起灾难只是一个时间的问题。”

注重概念设计和工程判定是避免这种工程灾难的方法。

3.判断结构是否适合用钢结构

钢结构通常用于高层建筑、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。直观的说:超高层公共建筑、大跨度的公共建筑、桥梁、电视塔、仓棚、工业厂房和临时建筑等。这是和钢结构自身的特点相一致的。

4.结构选型与结构布置

在钢结构设计的整个过程中都应该被强调的是"概念设计",它在结构选型与布置阶段尤其重要。对一些难以作出精确理性分析或规范未规定的问题,可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想,从全局的角度来确定控制结构的布置及细部措施。运用概念设计可以在早期迅速、有效地进行构思、比较与选择。所得结构方案往往易于手算、概念清晰、定性正确,并可避免结构分析阶段不必要的繁琐运算。同时,它也是判断计算机内力分析输出数据可靠与否的主要依据。

钢结构通常有框架、平面 (木行)架、网架 (壳)、索膜、轻钢、塔桅等结构型式。

其理论与技术大都成熟。亦有部分难题没有解决,或没有简单实用的设计方法,比如网壳的稳定等。

框次梁,但是这会使主梁截面加大,减少了楼层净高,顶层边柱也有时会吃不消,此时把次梁支撑在较短的主梁架结构的楼层平面次梁的布置,有时可以调整其荷载传递方向以满足不同的要求。通常为了减小截面沿短向布置上可以牺牲次梁保住主梁和柱子。

5. 节点设计

连接节点的设计是钢结构设计中重要的内容之一。在结构分析前,就应该对节点的形式有充分思考与确定。常常出现的一种情况是,最终设计的节点与结构分析模型中使用的形式不完全一致,这必须避免。按传力特性不同,节点分刚接,铰接和半刚接。初学者宜选择可以简单定量分析的前两者。

连接的不同对结构影响甚大。比如,有的刚接节点虽然承受弯矩没有问题,但会产生较大转动,不符合结构分析中的假定。会导致实际工程变形大于计算数据等的不利结果。

连接节点有等强设计和实际受力设计两种常用的方法,初学者可偏安全选用前者。钢结构设计手册中通常有焊缝及螺栓连接的表格等供设计者查用,比较方便。也可以使用结构软件的后处理部分来自动完成。

具体设计主要包括以下内容:

5.1 焊接:对焊接焊缝的尺寸及形式等,规范有强制规定,应严格遵守。焊条的选用应和被连接金属材质适应。E43 对应 Q235,E50 对应 Q345. Q235 与 Q345 连接时,应该选择低强度的 E43,而不是 E50.

焊接设计中不得任意加大焊缝。焊缝的重心应尽量与被连接构件重心接近。其他详细内容可查规范关于焊缝构造方面的规定。

5.2 栓接:

铆接形式,在建筑工程中,现已很少采用。

普通螺栓抗剪性能差,可在次要结构部位使用。

高强螺栓,使用日益广泛。常用 8.8s 和 10.9s 两个强度等级。根据受力特点分承压型和摩擦型。两者计算方法不同。高强螺栓最小规格 M12.常用 M16~M30.超大规格的螺栓性能不稳定,设计中应慎重使用。

自攻螺丝用于板材与薄壁型钢间的次要连接。国外在低层墙板式住宅中,也常用于主结构的连接。

5.3 连接板:可简单取其厚度为梁腹板厚度加 4mm.然后验算净截面抗剪等。

5.4 梁腹板:应验算栓孔处腹板的净截面抗剪。承压型高强螺栓连接还需验算孔壁局部承压。

5.5 节点设计必须考虑安装螺栓、现场焊接等的施工空间及构件吊装顺序等。构件运到现场无法安装是初学者长犯的错误。此外,还应尽可能使工人能方便的进行现场定位与临时固定。

5.6 节点设计还应考虑制造厂的工艺水平。比如钢管连接节点的相贯线的切口需要数控机床等设备才能完成。

6.构件设计

构件的设计首先是材料的选择。比较常用的是Q235 (类似 A3)和 Q345 (类似 16Mn)。通常主结构使用单一钢种以便于工程管理。经济考虑,也可以选择不同强度钢材的组合截面。当强度起控制作用时,可选择 Q345;稳定控制时,宜使用 Q235.

构件设计中,现行规范使用的是弹塑性的方法来验算截面。这和结构内力计算的弹性方法并不匹配。

当前的结构软件,都提供截面验算的后处理功能。由于程序技术的进步,一些软件可以将验算时不通过的构件,从给定的截面库里选择加大一级。并自动重新分析验算,直至通过,如 sap2000 等。这是常说的截面优化设计功能之一。它减少了结构师的很多工作量。但是,初学钢至少应注意两点:

6.1 软件在做构件 (主要是柱)的截面验算时,计算长度系数的取定有时会不符合规范的规定。目前所有的程序都不能完全解决这个问题。所以,尤其对于节点连接情况复杂或变截面的构件,结构师应该逐个检查。

6.2 当上面预估的截面不满足时,加大截面应该分两种情况区别对待。

(1)强度不满足,通常加大组成截面的板件厚度,其中,抗弯不满足加大翼缘厚度,抗剪不满足加大腹板厚度。

(2)变形超限,通常不应加大板件厚度,而应考虑加大截面的高度,否则,会很不经济。

使用软件的前述自动加大截面的优化设计功能,很难考虑上述强度与刚度的区分,实际上,常常并不合适。

7.图纸编制

钢结构设计出图分设计图和施工详图两阶段,设计图为设计单位提供,主要是原理图和杆件示意图。施工详图通常由钢结构专业制造公司,根据设计图来进行具体的深化设计内容。现在的深化设计程序和先进,可以同时完成所有杆件的加工、制作等内容。有时也会由设计单位代为编制。由于近年钢结构项目增多和设计院钢结构工程师缺乏的矛盾,有设计能力的钢结构公司参与设计图编制的情况也很普遍。

7.1 设计图:是提供制造厂编制施工详图的依据。深度及内容应完整但不冗余。在设计图中,对于设计依据、荷载资料 (包括地震作用)、技术数据、材料选用及材质要求、设计要求 (包括制造和安装、焊缝质量检验的等级、涂装及运输等)、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚,以利于施工详图的顺利编制,并能正确体现设计的意图。主要材料应列表表示。

7.2 施工详图:又称加工图或放样图等。深度须能满足车间直接制造加工。不完全相同的另构件单元须单独绘制表达,并应附有详尽的材料表。

设计图及施工详图的内容表达方法及出图深度的控制,目前比较混乱,各个设计单位之间及其与钢结构公司之间不尽相同。初学者可参考他人的优秀设计并参考相关的工具书,并依据规范规定编制。



相关问答:

问:钢结构的主要应用范围有哪些

答:钢结构的主要应用范围有:大型厂房、桥梁、场馆、超高层等领域。

新中国成立后,钢结构的应用有了很大的发展,不论在数量上或质量上都远远超过了过去。在设计、制造和安装等技术方面都达到了较高的水平,掌握了各种复杂建筑物的设计和施工技术。

在全国各地已经建造了许多规模巨大而且结构复杂的钢结构厂房、大跨度钢结构民用建筑及铁路桥梁等,我国的人民大会堂钢屋架,北京和上海等地的体育馆的钢网架,陕西秦始皇兵马佣陈列馆的三铰钢拱架和北京的鸟巢等。


问:钢结构施工都需要做哪些试验?

答:1、钢结构防护涂料的质量,应按国家现行相关产品标准对涂料质量的规定进行检测;

2、不同类型涂料的涂层厚度,应分别采用下列方法检测:漆膜厚度,可用漆膜测厚仪检测,抽检构件的数量不应少于标准表中 A 类检测样本的最小容量,也不应少于 3 件;每件测 5 处,每处的数值为 3 个相距 50mm 的测点干漆膜厚度的平均值。

3、钢网架的检测可分为节点的承载力、焊缝、尺寸与偏差、杆件的不平直度和钢网架的挠度等项目。

4、钢网架钢管杆件的壁厚,可采用超声测厚仪检测,检测前应清除饰面层。

5、钢网架中杆件轴线的不平直度,可用拉线的方法检测,其不平直度不得超过杆件长度的千分之一。
