最全的幕墙设计知识-南水设计

来源:南水工程勘察设计院   时间:2019-09-17

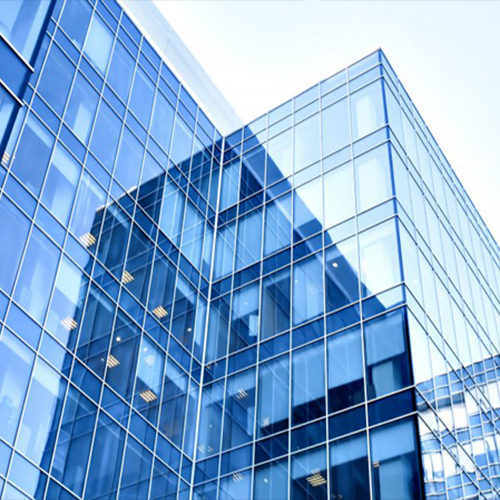

建筑幕墙在我国获得到长足的发展,一些系统达到或超越国外的水平,涌现出一大批精品工程和高科技含量的工程,但是同时也有很多工程出现问题,甚至是不可谅解的安全性问题。经过近些年的工程检测、实验室检验以及技术会议的讨论,发现幕墙的这些问题可以通过设计手段加以避免。本文希望对我国幕墙行业设计水平的提高能有所帮助。

中空玻璃大小片

中空玻璃采用大小片构造,在一些应用中具有一些优势,尤其可以为型材的设计提供更多的空间,但也存在很多不足:(1)不便采用机械注胶;(2)传力途径不合理,甚至可能导致玻璃间发生相对位移,最终导致中空玻璃漏气失效;(3)还有一些工程大小片中空玻璃间层部位未用结构胶。关于大小片的计算也存在一些争议,主要是在荷载分配方面,设计时应多加注意。

开启扇中空玻璃“大盖帽”

“大盖帽”是大小片中空玻璃的极端形式,在一些开启扇的设计中有所应用,这种设计大片玻璃一旦破裂会导致小片玻璃失去连接而脱落。

隐框中空玻璃下部无托板

中空玻璃结构胶长期承受剪力,对结构胶使用寿命不利,因此JGJ02中要求在玻璃下部应设置托板。该托板与横梁直接连接比较合理,可以设计成卡接或螺栓连接;采用螺栓与玻璃组件的副框连接可能会影响结构胶的打注,存在质量缺陷,建议慎用。

钢化玻璃磨砂处理

经过磨砂处理的钢化玻璃,不管在钢化之前还是之后,均会破坏玻璃表面的应力分布,极易诱发玻璃的自曝,经磨砂处理的点支承玻璃危险性更大。狭长玻璃不宜采用短边支承。

落地式幕墙楼板上800mm以下未采用夹胶玻璃

层间防火与玻璃直接密封

在GB50210《建筑装饰装修工程验收规范》、JGJ/T139《玻璃幕墙检验方法标准》中对幕墙的防火封堵有明确规定,当玻璃跨越层间封堵时,会有层间

防火封堵与玻璃直接接触的设计,规范不允许,实际也存在问题。玻璃在250℃左右可能会炸裂,火焰直接对上一层幕墙构成威胁。因此设计时应避免玻璃跨越层间封堵,要确保玻璃炸裂,火焰上不去;封堵应严密,并防止串烟。

后置埋件焊接作业

在化学栓附近进行焊接作业,会较大幅度削弱化学栓的承载力,因此应尽量避免焊接作业或采取适当的焊接工艺避免对化学栓造成较大的影响。

双层幕墙未设过滤装置或防虫网

双层幕墙的主要特征之一是具有热通道,通过合理设计热通道内空气的有序流动实现优良的热工性能。为保证空气的清洁,内通风双层幕墙应设置海绵过滤网,外通风幕墙应设置防虫网。

中空玻璃内置光伏组件

在阳光照射下,中空玻璃内温度能够达到80℃,光伏组件尤其是晶硅光伏组件,在80℃以上环境中发电效率会大大降低。光伏组件导线连接应按建筑电气工程相关规范的要求进行敷设,并应便于维护和维修,不可在胶缝内走线。光伏组件、接线箱、逆变器、蓄能器和并网设备等附件、设备没有带电警示标志,不符合标准的强制性规定。


相关问答:

问:什么是建筑幕墙工程

答:建筑幕墙指的是建筑物不承重的外墙围护,通常由面板(玻璃、金属板、石板、陶瓷板等)和后面的支承结构(铝横梁立柱、钢结构、玻璃肋等等)组成。

建筑幕墙是由支承结构体系与面板组成的,可相对主体结构有一定位移能力,不分担主体结构所受作用的建筑外围护结构或装饰性结构。

“十二五”期间中国将大力发展建筑节能相关产业,我国将对5.7亿平方米建筑进行节能改造,这对建筑幕墙产业无疑是一次快速发展的机遇。

中国幕墙产业经过多年的发展,产销量呈现快速发展态势,已成为全球幕墙生产与使用大国。中国幕墙每年生产安装各类建筑幕墙约5,500万平方米,年产值近1,200亿,市场总量已占世界总量的60%以上。


问:幕墙设计流程

答:1、幕墙方案图设计流程

业主、建筑设计院沟通---确定幕墙形式---根据项目所在地情况对幕墙构造进行力学计算并确定幕墙做法---出具详细的幕墙计算书、绘制幕墙图纸(如平立面图、大样图、节点图等)--业主及建筑设计审核---设计结束

2、学习幕墙过程

(1)阅读学习幕墙相关的专业书籍,了解幕墙大致的分类、构造,掌握幕墙相关的力学计算及幕墙的防雷、防火等关键工序的做法

(2)了解与幕墙相关的国家技术规范(技术、加工、施工及验收等)

(3)了解与幕墙相关的材料知识(玻璃,石材,钢材,铝材,五金件等)

(4)了解各种类幕墙施工工艺及安装特点

(5)从绘制最基本也是最关键的节点图入手,打好基础后逐渐由浅入深

(6)现场项目部实习
